Cấu Tạo Đèn Tuýp LED: Những Thành Phần Quan Trọng Cần Biết

Bạn đang tìm hiểu về đèn tuýp LED và muốn biết tại sao nó lại là lựa chọn ưu việt hơn so với đèn huỳnh quang truyền thống? Nắm rõ cấu tạo đèn tuýp LED không chỉ giúp bạn giải đáp thắc mắc này mà còn là chìa khóa để lựa chọn được sản phẩm chiếu sáng bền bỉ, tiết kiệm điện và an toàn nhất cho không gian sống. Bài viết này sẽ phân tích chi tiết từng thành phần quan trọng và nguyên lý hoạt động của đèn, giúp bạn đưa ra quyết định tiêu dùng thông minh.

Cấu tạo đèn tuýp LED gồm những bộ phận chính nào?

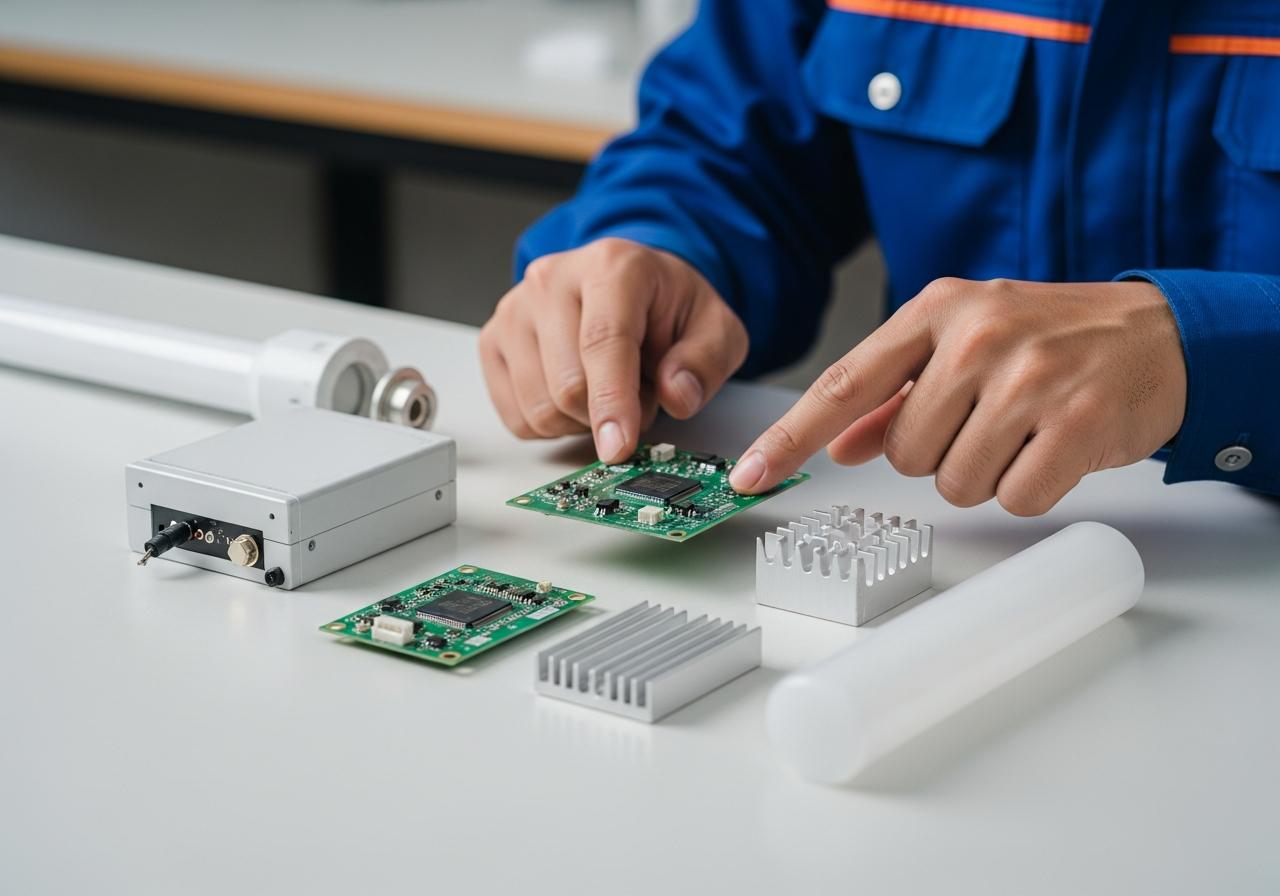

Cấu tạo đèn tuýp LED hiện đại bao gồm 4 bộ phận chính: Chip LED, bộ nguồn (LED Driver), mạch in và thân vỏ đèn. Mỗi thành phần đều đóng vai trò then chốt quyết định đến hiệu suất, tuổi thọ và chất lượng ánh sáng của đèn, tạo nên một thiết bị chiếu sáng vượt trội so với công nghệ cũ.

1. Chip LED – Trái tim của đèn

Chip LED là bộ phận quan trọng nhất, có chức năng biến đổi trực tiếp điện năng thành quang năng thông qua công nghệ bán dẫn. Có thể xem đây là “trái tim” của đèn tuýp LED, bởi chất lượng của chip sẽ quyết định đến độ sáng, hiệu suất phát quang, màu sắc ánh sáng và độ bền của sản phẩm.

• Công nghệ phổ biến: Hầu hết các loại đèn tuýp LED hiện nay, từ dân dụng đến công nghiệp, đều sử dụng chip LED SMD (Surface Mount Device). Công nghệ này cho phép gắn các chip LED trực tiếp lên bề mặt mạch in, giúp tản nhiệt tốt, tăng hiệu suất phát quang và kéo dài tuổi thọ.
• Tầm quan trọng: Một chip LED chất lượng cao sẽ cho ra ánh sáng ổn định, chỉ số hoàn màu trung thực và duy trì được độ sáng lâu dài theo thời gian.

2. Bộ nguồn (LED Driver) – Bộ não chuyển đổi dòng điện

Bộ nguồn hay LED Driver là một mạch điện tử phức tạp, đóng vai trò như “bộ não” của đèn. Chức năng chính của nó là biến đổi dòng điện xoay chiều (AC) 220V từ lưới điện gia đình thành dòng điện một chiều (DC) với điện áp và cường độ ổn định, phù hợp cho chip LED hoạt động.

Một bộ nguồn chất lượng sẽ:

• Đảm bảo đèn sáng ngay lập tức, không nhấp nháy, không gây mỏi mắt.
• Cung cấp dòng điện ổn định giúp chip LED hoạt động bền bỉ, đạt tuổi thọ tối đa.
• Bảo vệ đèn khỏi các sự cố biến động điện áp, chập chờn, góp phần tăng độ an toàn khi sử dụng.

3. Mạch in – Hệ thống dẫn truyền và tản nhiệt

Mạch in (Printed Circuit Board – PCB) là một bảng mạch nơi các chip LED và linh kiện điện tử khác được gắn lên. Nhiệm vụ của nó không chỉ đơn thuần là dẫn điện từ bộ nguồn đến từng chip LED. Chất liệu của mạch in, thường là nhôm, còn đóng vai trò cực kỳ quan trọng trong việc tản nhiệt. Nó nhận nhiệt lượng tỏa ra từ chip LED trong quá trình hoạt động và truyền ra thân vỏ đèn.

Chất lượng của mạch đèn tuýp led ảnh hưởng trực tiếp đến khả năng tản nhiệt, từ đó quyết định đến độ bền và sự ổn định của chip LED.

4. Thân vỏ đèn – Lớp áo giáp bảo vệ và tản nhiệt

Thân vỏ đèn là bộ phận bao bọc bên ngoài, thường bao gồm hai phần chính:

• Vỏ ống tuýp: Thường làm từ nhựa PC (Polycarbonate) xuyên sáng hoặc thủy tinh. Lớp vỏ này có tác dụng bảo vệ các linh kiện bên trong khỏi bụi bẩn, côn trùng, độ ẩm và va đập. Đồng thời, nó giúp phân tán ánh sáng đều ra môi trường, chống chói lóa.
• Máng đèn (thân nhôm): Đây là bộ phận giá đỡ chính và cũng là hệ thống tản nhiệt quan trọng nhất. Thường được làm bằng hợp kim nhôm, cấu tạo máng đèn led 1m2 được thiết kế để tối ưu hóa việc truyền nhiệt từ mạch in ra không khí, giúp đèn hoạt động ở nhiệt độ ổn định.

Nguyên lý hoạt động của đèn tuýp LED

Nguyên lý hoạt động của đèn tuýp LED khá đơn giản nhưng vô cùng hiệu quả, dựa trên hiện tượng điện phát quang trong chất bán dẫn. Quá trình này hoàn toàn khác biệt so với cơ chế phóng điện trong môi trường khí của đèn huỳnh quang.

Dòng điện kích hoạt công nghệ bán dẫn

Khi bật công tắc, bộ nguồn (LED driver) sẽ ngay lập tức chuyển đổi dòng điện xoay chiều 220V thành dòng một chiều có điện áp thấp. Dòng điện này được cấp vào mạch in và đi đến các chip LED. Bên trong mỗi chip LED có chứa hai khối bán dẫn loại P (chứa lỗ trống) và N (chứa electron).

Quá trình tái hợp electron và giải phóng năng lượng ánh sáng

Dòng điện làm cho các electron từ khối N di chuyển sang khối P và lấp đầy các lỗ trống. Quá trình tái hợp này giải phóng năng lượng dưới dạng các hạt photon, chính là ánh sáng mà chúng ta nhìn thấy. Toàn bộ quá trình diễn ra gần như tức thời, đó là lý do tại sao đèn LED sáng ngay lập tức khi bật mà không cần thời gian khởi động hay nhấp nháy.

So sánh cấu tạo đèn tuýp LED và đèn huỳnh quang: Tại sao nên nâng cấp?

Sự khác biệt trong cấu tạo chính là nguyên nhân gốc rễ tạo ra những ưu thế vượt trội của đèn tuýp LED so với đèn huỳnh quang truyền thống. Việc nâng cấp không chỉ là một xu hướng mà là một quyết định đầu tư thông minh cho tương lai.

Sự khác biệt về các bộ phận cốt lõi: Chip LED so với bột huỳnh quang, chấn lưu, tắc te

Điểm khác biệt lớn nhất là đèn tuýp LED không cần đến chấn lưu (ballast) và tắc te (starter) để hoạt động.

Đặc điểm	Đèn Tuýp LED	Đèn Huỳnh Quang (Truyền thống)
Bộ phận phát sáng	Chip LED (Diode phát quang)	Bột huỳnh quang phủ bên trong ống
Bộ phận khởi động	Bộ nguồn (LED Driver) tích hợp	Chấn lưu (Ballast) và Tắc te (Starter)
Nguyên lý hoạt động	Điện phát quang trong chất bán dẫn	Phóng điện giữa hai điện cực làm hơi thủy ngân phát ra tia UV, kích thích bột huỳnh quang phát sáng.
Vật liệu độc hại	Không chứa thủy ngân, chì.	Chứa hơi thủy ngân, một chất độc hại cho sức khỏe và môi trường.

Câu hỏi “đèn tuýp led có cần chấn lưu không?” là một trong những thắc mắc phổ biến nhất. Câu trả lời là không, vì đèn LED đã có bộ nguồn driver tích hợp để điều chỉnh dòng điện, giúp cấu tạo đơn giản và hiệu quả hơn.

Hiệu quả năng lượng và tuổi thọ vượt trội đến từ cấu tạo

Chính nhờ cấu tạo tiên tiến, đèn tuýp LED mang lại hiệu quả vượt trội:

• Hiệu quả năng lượng: Đèn LED chuyển đổi tới 95% điện năng thành quang năng và chỉ mất khoảng 5% dưới dạng nhiệt. Trong khi đó, đèn huỳnh quang tỏa nhiệt nhiều hơn đáng kể, gây lãng phí năng lượng.
• Tuổi thọ: Chip LED và bộ nguồn chất lượng cao có độ bền rất lớn. Tuổi thọ của đèn LED có thể đạt từ 30.000 đến 50.000 giờ, cao hơn gấp 5-10 lần so với đèn huỳnh quang (chỉ khoảng 5.000 – 10.000 giờ).

Những ưu điểm vượt trội của đèn tuýp LED chứng minh đây là lựa chọn tối ưu

Từ cấu tạo và nguyên lý hoạt động tiên tiến, đèn tuýp LED mang lại những lợi ích thiết thực, giải quyết triệt để các nhược điểm của đèn huỳnh quang.

Tiết kiệm đến 50% điện năng so với đèn huỳnh quang.

Đây là ưu điểm nổi bật nhất. Nhờ hiệu suất chuyển đổi năng lượng cao, một bóng đèn tuýp LED 1m2 công suất 18W có thể cho độ sáng tương đương hoặc thậm chí cao hơn một bóng huỳnh quang 36W-40W. Điều này giúp giảm đáng kể hóa đơn tiền điện hàng tháng, đặc biệt với các không gian sử dụng nhiều đèn như văn phòng, nhà xưởng, trường học.

Tuổi thọ cao gấp 5-10 lần, giảm chi phí thay thế và bảo trì.

Với tuổi thọ trung bình lên đến 50.000 giờ, bạn có thể sử dụng đèn tuýp LED trong nhiều năm mà không cần lo lắng về việc thay thế. Điều này không chỉ tiết kiệm chi phí mua bóng mới mà còn giảm công sức và chi phí bảo trì, sửa chữa. Khái niệm tuổi thọ L70 thường được dùng để chỉ thời gian mà sau đó, đèn vẫn còn giữ lại được 70% độ sáng ban đầu, một tiêu chuẩn cho thấy sự bền bỉ của đèn LED.

Ánh sáng chất lượng cao, ổn định, không nhấp nháy và an toàn cho mắt.

Đèn LED sử dụng nguồn điện một chiều nên ánh sáng phát ra liên tục, hoàn toàn không có hiện tượng nhấp nháy như đèn huỳnh quang (vốn nhấp nháy theo tần số điện lưới 50Hz). Ánh sáng ổn định giúp bảo vệ thị lực, giảm căng thẳng và mỏi mắt khi làm việc, học tập trong thời gian dài.

Thân thiện với môi trường do không chứa thủy ngân và các chất độc hại.

Đèn tuýp LED không chứa thủy ngân, chì hay phát ra tia UV độc hại. Đây là một giải pháp chiếu sáng “xanh”, an toàn cho sức khỏe người sử dụng và dễ dàng xử lý khi hết vòng đời sản phẩm mà không gây ô nhiễm môi trường.

Hướng dẫn phân loại và chọn mua đèn tuýp LED phù hợp nhất

Thị trường đèn tuýp LED rất đa dạng. Để lựa chọn đúng sản phẩm, bạn cần nắm rõ cách phân loại và các tiêu chí quan trọng.

Phân loại theo kích thước và chuẩn chân phổ biến (T5, T8).

Đây là cách phân loại phổ biến nhất, trong đó “T” là viết tắt của “Tube” (ống) và con số đi kèm chỉ đường kính ống theo đơn vị 1/8 inch.

• Đèn tuýp LED T8: Có đường kính 8/8 inch (khoảng 2.54 cm). Đây là loại phổ biến nhất, có kích thước tương đương với bóng huỳnh quang truyền thống nên rất dễ dàng cho việc thay thế và nâng cấp.
• Đèn tuýp LED T5: Có đường kính 5/8 inch (khoảng 1.59 cm). Loại này có thiết kế nhỏ gọn, thanh mảnh hơn, thường ở dạng liền máng và được ưa chuộng cho chiếu sáng hắt trần thạch cao, tủ kệ trưng bày.

Phân loại theo kiểu dáng (ống tròn rời, tuýp liền máng, bán nguyệt).

• Tuýp LED ống tròn rời (Tube): Chỉ có bóng đèn, dùng để thay thế trực tiếp cho bóng huỳnh quang cũ trên máng đèn có sẵn.
• Tuýp LED liền máng: Cả bóng và máng được tích hợp thành một bộ thống nhất, tiện lợi cho việc lắp đặt mới. Đèn T5 thường có dạng này.
• Đèn tuýp LED bán nguyệt: Có thiết kế mặt cắt hình bán nguyệt, thường có công suất và độ sáng cao, phù hợp cho nhà xưởng, kho bãi.

Các tiêu chí quan trọng khi chọn mua: Công suất, hiệu suất quang, chỉ số hoàn màu (CRI) và thương hiệu uy tín

Khi chọn mua, đừng chỉ nhìn vào công suất (W). Hãy chú ý đến:

• Hiệu suất quang (lumen/W): Chỉ số này cho biết với mỗi Watt điện tiêu thụ, đèn tạo ra bao nhiêu quang thông (lumen). Hiệu suất càng cao, đèn càng tiết kiệm điện.
• Chỉ số hoàn màu (CRI): Phản ánh độ trung thực màu sắc của vật thể dưới ánh sáng của đèn. Ánh sáng mặt trời có CRI=100. Bạn nên chọn đèn có CRI từ 80 trở lên để đảm bảo màu sắc không bị sai lệch.
• Thương hiệu uy tín: Lựa chọn sản phẩm từ các thương hiệu uy tín như Đèn LED Anfaco sẽ đảm bảo chất lượng chip LED, bộ nguồn và các linh kiện khác, mang lại sự an tâm về độ bền và an toàn.

Hướng dẫn cách lắp đặt đèn tuýp LED tại nhà đơn giản và an toàn

Bạn hoàn toàn có thể tự lắp đặt đèn tuýp LED tại nhà. Có hai trường hợp phổ biến:

Cách 1: Lắp đặt bộ đèn tuýp LED mới hoàn toàn

Đây là cách đơn giản nhất. Bạn chỉ cần thực hiện theo các bước sau:

1. Ngắt nguồn điện hoàn toàn để đảm bảo an toàn.
2. Cố định máng đèn mới lên vị trí cần lắp đặt.
3. Đấu nối hai đầu dây của máng đèn với hai dây nguồn điện 220V trong nhà.
4. Lắp bóng tuýp LED vào máng, bật nguồn và kiểm tra.

Cách 2: Thay thế bóng đèn huỳnh quang cũ (Lưu ý quan trọng: tháo bỏ chấn lưu và tắc te).

Để tiết kiệm chi phí bằng cách tận dụng máng đèn cũ, bạn cần thay đổi cách đấu dây.

1. Ngắt cầu dao điện tổng.
2. Tháo bóng đèn huỳnh quang cũ ra khỏi máng.
3. Tháo vỏ máng đèn để thấy bộ dây bên trong.
4. Tháo bỏ tắc te (con chuột) và chấn lưu (tăng phô). Đây là bước quan trọng nhất.
5. Đấu nối trực tiếp dây nguồn 220V vào hai đầu của đui đèn, bỏ qua vị trí của chấn lưu cũ.
6. Lắp bóng tuýp LED mới vào, đậy lại vỏ máng.
7. Bật lại nguồn điện và kiểm tra đèn.

Qua việc tìm hiểu chi tiết về các bộ phận chính, có thể thấy cấu tạo của đèn tuýp LED là một bước tiến vượt bậc so với đèn huỳnh quang. Từ chip LED hiệu suất cao, bộ nguồn ổn định đến thiết kế tản nhiệt thông minh, tất cả đều góp phần tạo nên một giải pháp chiếu sáng tiết kiệm điện, bền bỉ, an toàn cho sức khỏe và thân thiện với môi trường. Hiểu rõ những yếu tố này chính là cơ sở để bạn tự tin lựa chọn sản phẩm phù hợp.
