Cấu Tạo Máng Đèn Huỳnh Quang: Những Thông Tin Bạn Cần Biết

Bạn có biết rằng, dù đèn LED đang chiếm lĩnh thị trường, việc hiểu rõ cấu tạo máng đèn huỳnh quang vẫn mang lại những lợi ích thiết thực? Kiến thức này giúp bạn tự sửa chữa sự cố đơn giản đến nâng cấp hệ thống chiếu sáng tiết kiệm, làm chủ thiết bị quen thuộc trong gia đình. Bài viết này sẽ phân tích chi tiết từng linh kiện và nguyên lý hoạt động, cung cấp cho bạn cái nhìn toàn diện nhất.

Máng đèn huỳnh quang là gì và có vai trò như thế nào?

Máng đèn huỳnh quang là một bộ phận không thể thiếu, đóng vai trò là khung đỡ và cung cấp nguồn điện cho bóng đèn huỳnh quang hoạt động, đồng thời giúp tối ưu hóa hiệu quả chiếu sáng.

Định nghĩa máng đèn huỳnh quang

Máng đèn huỳnh quang (hay còn gọi là bộ đèn huỳnh quang) là một thiết bị chiếu sáng hoàn chỉnh bao gồm thân máng, các linh kiện điện và bóng đèn. Nó được thiết kế để giữ cố định bóng đèn tuýp, kết nối bóng với nguồn điện và hỗ trợ quá trình khởi động, duy trì sự phát sáng ổn định.

3 vai trò cốt lõi của máng đèn trong hệ thống chiếu sáng

Máng đèn không chỉ đơn thuần là một chiếc vỏ mà còn giữ nhiều vai trò quan trọng:

• Bảo vệ và cố định: Thân máng tạo ra một khung xương chắc chắn để lắp đặt và bảo vệ bóng đèn khỏi các tác động vật lý từ môi trường bên ngoài.
• Cung cấp và điều khiển nguồn điện: Đây là vai trò “trái tim” của máng đèn. Nó chứa các bộ phận như chấn lưu và tắc te, giúp mồi phóng điện ban đầu và ổn định dòng điện trong suốt quá trình hoạt động của đèn.
• Tối ưu hóa hiệu suất chiếu sáng: Nhiều máng đèn được trang bị chóa phản quang, giúp tập trung và phân bổ ánh sáng từ bóng đèn một cách hiệu quả hơn, tăng cường độ sáng cho không gian mà không cần tăng công suất.

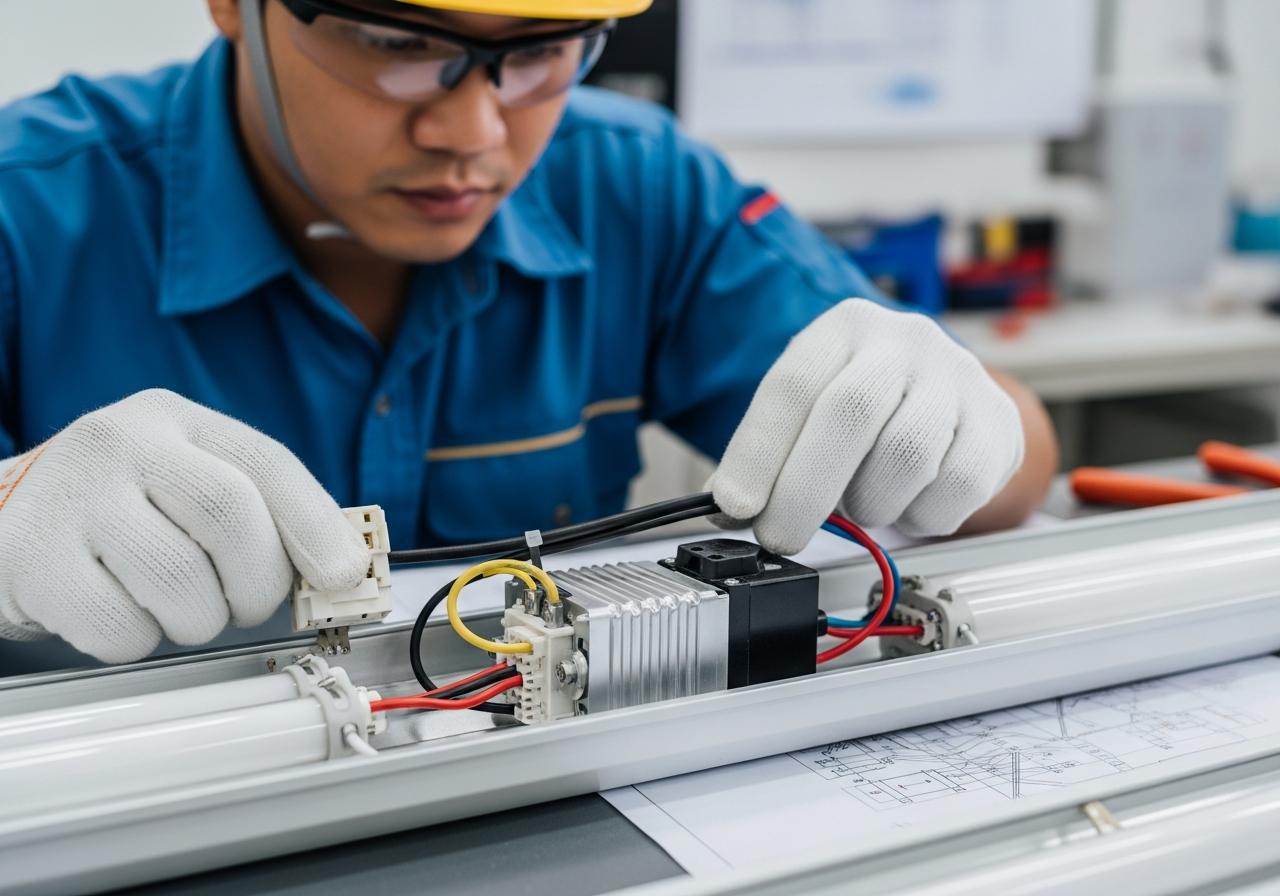

Khám phá chi tiết 5 bộ phận chính trong cấu tạo máng đèn huỳnh quang

Để một bộ đèn huỳnh quang có thể hoạt động, nó cần sự phối hợp nhịp nhàng của 5 bộ phận chính: thân máng, chấn lưu, tắc te, đui đèn và dây dẫn.

Thân máng đèn: Bộ khung bảo vệ và tối ưu hóa ánh sáng

Thân máng là bộ phận có kích thước lớn nhất, đóng vai trò là bộ khung xương cho toàn bộ hệ thống đèn.

Thân máng thường được làm từ thép không gỉ và được phủ một lớp sơn tĩnh điện để chống ăn mòn và tăng độ bền. Kích thước của thân máng rất đa dạng, phổ biến nhất là máng đèn huỳnh quang 1m2 và máng đèn huỳnh quang 60cm. Một số loại máng đèn cao cấp còn tích hợp thêm chóa phản quang bằng nhôm bóng để tăng cường khả năng phản xạ và định hướng ánh sáng, giúp không gian sáng hơn.

Chấn lưu (Tăng phô): “Trái tim” của hệ thống

Chấn lưu, hay còn gọi là tăng phô, là một thiết bị điện có chức năng giới hạn và ổn định dòng điện chạy qua bóng đèn.

Trong cấu tạo máng đèn huỳnh quang, chấn lưu đóng hai vai trò chính:

1. Tạo điện áp mồi cao: Khi khởi động, chấn lưu phối hợp với tắc te để tạo ra một xung điện áp cao (khoảng vài trăm vôn) giúp kích hoạt hiện tượng phóng điện bên trong bóng đèn.
2. Ổn định dòng điện: Sau khi đèn đã sáng, chấn lưu hoạt động như một cuộn cảm để giới hạn dòng điện ở mức phù hợp, ngăn không cho bóng đèn bị hỏng do quá dòng.

Có hai loại chấn lưu chính:

• Chấn lưu sắt từ (cơ): Loại truyền thống, bền nhưng khá nặng, gây tổn hao điện năng và có thể tạo ra tiếng ồn khi hoạt động.
• Chấn lưu điện tử: Hiện đại hơn, gọn nhẹ, tiết kiệm điện, giúp đèn khởi động nhanh, không nhấp nháy và hoạt động êm ái.

Tắc te (Con chuột): Bộ phận mồi khởi động

Tắc te, hay còn được gọi là con chuột, là một công tắc khởi động tự động, có nhiệm vụ mồi cho đèn sáng.

Khi bật công tắc, tắc te cho phép dòng điện chạy qua làm nóng hai điện cực của bóng đèn. Ngay sau đó, nó tự động ngắt mạch, khiến chấn lưu sinh ra một suất điện động cảm ứng rất lớn, tạo ra sự phóng điện ban đầu để đèn phát sáng. Khi đèn đã sáng, tắc te sẽ không hoạt động nữa.

Đui đèn: Cầu nối giữ bóng đèn và nguồn điện

Đui đèn là bộ phận dùng để giữ chặt hai đầu của bóng đèn tuýp và kết nối các điện cực của bóng với hệ thống dây dẫn bên trong máng.

Trong cấu tạo máng đèn huỳnh quang, loại đui phổ biến nhất là đui G13, dạng đui gài. Chúng thường được làm từ nhựa polycarbonate chống cháy, có khả năng chịu nhiệt tốt, đảm bảo an toàn và kết nối điện ổn định.

Dây dẫn: Hệ thống mạch máu của máng đèn

Dây dẫn là hệ thống các đoạn dây điện được bố trí bên trong thân máng, có nhiệm vụ kết nối các bộ phận như chấn lưu, tắc te, đui đèn với nhau và với nguồn điện chính. Dây dẫn thường có lõi bằng đồng và lớp vỏ cách điện chịu nhiệt để đảm bảo an toàn và truyền tải điện năng hiệu quả.

Nguyên lý hoạt động của đèn huỳnh quang: Dòng điện tạo ra ánh sáng như thế nào?

Nguyên lý hoạt động của đèn huỳnh quang dựa trên hiện tượng phóng điện trong chất khí để tạo ra tia tử ngoại, sau đó tia này sẽ kích thích lớp bột huỳnh quang phát ra ánh sáng nhìn thấy được. Quá trình này diễn ra qua hai giai đoạn chính.

Giai đoạn 1: Quá trình mồi và khởi động của tắc te và chấn lưu

Khi bạn bật công tắc, một hiệu điện thế được đặt vào hai đầu điện cực của bóng đèn. Dòng điện đi qua chấn lưu và tắc te. Bên trong tắc te, hiện tượng phóng điện làm nóng thanh lưỡng kim, khiến nó cong lại và chạm vào một tiếp điểm, tạo thành một mạch kín. Dòng điện lúc này chạy qua hai điện cực của bóng đèn, nung nóng chúng và làm bay hơi một lượng nhỏ thủy ngân bên trong ống. Ngay sau đó, thanh lưỡng kim trong tắc te nguội đi, co lại và hở mạch.

Giai đoạn 2: Phóng điện và phát sáng bên trong bóng đèn

Việc tắc te ngắt mạch đột ngột khiến cuộn dây chấn lưu sinh ra một xung điện áp cảm ứng rất cao. Điện áp này đủ lớn để tạo ra sự phóng điện giữa hai điện cực qua lớp khí trơ và hơi thủy ngân bên trong ống. Dòng electron di chuyển với tốc độ cao, va chạm với các nguyên tử thủy ngân, kích thích chúng phát ra bức xạ tử ngoại (tia UV). Tia UV này mắt người không nhìn thấy được, nhưng khi nó đập vào lớp bột huỳnh quang phủ bên trong thành ống, nó sẽ kích thích lớp bột này phát ra ánh sáng trắng mà chúng ta nhìn thấy.

Phân loại máng đèn huỳnh quang phổ biến trên thị trường

Máng đèn huỳnh quang được phân loại dựa trên nhiều tiêu chí khác nhau để đáp ứng các nhu cầu chiếu sáng đa dạng, từ dân dụng đến công nghiệp.

Phân loại theo kích thước và số lượng bóng (Máng 60cm, 1m2, máng đơn, máng đôi)

Đây là cách phân loại phổ biến nhất, dựa trên chiều dài và số lượng bóng đèn mà máng có thể lắp đặt.

• Theo kích thước:
  • Máng đèn huỳnh quang 60cm: Thường dùng cho các bóng có công suất khoảng 18-20W, phù hợp cho không gian nhỏ.
  • Máng đèn huỳnh quang 1m2: Loại thông dụng nhất, dùng cho bóng có công suất 36-40W, thích hợp cho hầu hết các không gian như nhà ở, văn phòng, trường học.
• Theo số lượng bóng:
  • Máng đơn: Lắp được 1 bóng đèn.
  • Máng đôi: Lắp được 2 bóng đèn, cho độ sáng cao hơn.

Phân loại theo thiết kế lắp đặt (Máng đèn âm trần, ốp trần/lắp nổi, máng xương cá)

Dựa vào cách thức lắp đặt lên trần nhà, máng đèn được chia thành các loại sau:

• Máng đèn huỳnh quang âm trần: Được thiết kế để lắp chìm vào trong các loại trần giả như trần thạch cao, trần nhôm. Loại này mang lại tính thẩm mỹ cao, giúp bề mặt trần phẳng và gọn gàng.
• Máng đèn ốp trần/lắp nổi: Được lắp đặt nổi trên bề mặt trần bê tông hoặc trần gỗ, dễ dàng lắp đặt và bảo trì.
• Máng đèn xương cá: Thường là loại máng âm trần có chóa phản quang dạng parabol chia thành các ô nhỏ, giúp chống chói hiệu quả, thường được sử dụng trong văn phòng, siêu thị.

Phân loại theo tính năng đặc biệt (Máng đèn chống ẩm, chống bụi)

Đối với những môi trường đặc thù, máng đèn được thiết kế với các tính năng bảo vệ chuyên dụng.

• Máng đèn huỳnh quang chống ẩm: Có cấu tạo kín với các ron cao su để ngăn hơi nước và độ ẩm xâm nhập, thường được dùng trong nhà kho, tầng hầm, nhà máy chế biến thực phẩm hoặc khu vực ngoài trời có mái che.
• Máng đèn chống bụi: Tương tự như máng chống ẩm, được thiết kế kín để ngăn bụi bẩn lọt vào bên trong, phù hợp cho các nhà xưởng, xí nghiệp sản xuất.

So sánh toàn diện: Nên dùng máng đèn huỳnh quang hay máng đèn LED?

Sự ra đời của đèn tuýp LED đã mang đến một lựa chọn thay thế hiệu quả cho đèn huỳnh quang truyền thống. Việc so sánh hai công nghệ này sẽ giúp bạn đưa ra quyết định phù hợp nhất.

Sự khác biệt về cấu tạo và nguyên lý hoạt động

Sự khác biệt lớn nhất nằm ở bộ nguồn và cách tạo ra ánh sáng. Máng đèn huỳnh quang cần chấn lưu và tắc te để hoạt động, trong khi máng đèn LED đã được đơn giản hóa, chỉ cần một bộ phận gọi là Driver LED (nguồn LED) tích hợp sẵn trong bóng hoặc máng để chuyển đổi dòng điện xoay chiều thành một chiều. Đèn LED tạo ra ánh sáng trực tiếp từ các diode phát quang, không cần quá trình phóng điện hay bột huỳnh quang.

Bảng so sánh ưu và nhược điểm (Hiệu suất, tuổi thọ, chi phí, an toàn)

Tiêu chí	Máng Đèn Huỳnh Quang	Máng Đèn Tuýp LED
Hiệu suất chiếu sáng	Trung bình (khoảng 60-70 lm/W)	Cao (trên 100 lm/W), tiết kiệm điện hơn 50%
Tuổi thọ đèn	Trung bình (khoảng 8.000 – 15.000 giờ)	Rất cao (từ 30.000 – 50.000 giờ)
Chi phí ban đầu	Thấp	Cao hơn
Chi phí vận hành	Cao hơn do tiêu thụ nhiều điện và cần thay thế thường xuyên	Thấp hơn nhờ tiết kiệm điện và tuổi thọ cao
Chất lượng ánh sáng	Có hiện tượng nhấp nháy, độ hoàn màu (CRI) trung bình (70-80)	Ánh sáng liên tục, không nhấp nháy, CRI cao (thường >80) cho màu sắc trung thực
An toàn và môi trường	Chứa thủy ngân, phát ra tia UV	Không chứa chất độc hại, thân thiện với môi trường

Lời khuyên: Khi nào nên chọn máng đèn huỳnh quang và khi nào nên nâng cấp lên LED?

• Nên dùng máng đèn huỳnh quang: Khi bạn có ngân sách ban đầu hạn hẹp, cần giải pháp chiếu sáng cho các khu vực ít sử dụng hoặc không yêu cầu cao về chất lượng ánh sáng.
• Nên nâng cấp lên LED: Đây là lựa chọn tối ưu cho hầu hết các trường hợp. Mặc dù chi phí ban đầu cao hơn, nhưng về lâu dài, đèn LED giúp tiết kiệm đáng kể chi phí tiền điện và bảo trì. Với kinh nghiệm trong ngành chiếu sáng, chúng tôi tại Đèn LED Anfaco nhận thấy rằng việc chuyển đổi sang đèn tuýp LED là một khoản đầu tư thông minh, mang lại hiệu quả kinh tế và chất lượng chiếu sáng vượt trội.

Hướng dẫn lắp đặt và thay thế máng đèn huỳnh quang an toàn tại nhà

Việc lắp đặt hoặc thay thế máng đèn huỳnh quang hoàn toàn có thể thực hiện tại nhà nếu bạn tuân thủ đúng quy trình và các nguyên tắc an toàn.

Sơ đồ lắp đặt máng đèn huỳnh quang chi tiết, dễ hiểu

Một sơ đồ lắp đặt máng đèn huỳnh quang đơn cơ bản sẽ bao gồm dây pha (dây nóng) đi qua công tắc, sau đó nối tiếp với chấn lưu. Từ chấn lưu, dây dẫn sẽ đi đến một đầu của đui đèn. Đầu đui đèn còn lại sẽ được nối tiếp với tắc te, và từ tắc te nối sang đui đèn ở phía bên kia. Cuối cùng, dây trung tính (dây nguội) sẽ được nối trực tiếp vào đầu còn lại của đui đèn này để khép kín mạch điện.

Các bước lắp đặt cơ bản cho người mới bắt đầu

1. Ngắt nguồn điện: Đây là bước quan trọng nhất. Hãy tắt cầu dao tổng để đảm bảo an toàn tuyệt đối.
2. Cố định thân máng: Đánh dấu vị trí lắp đặt trên trần hoặc tường, khoan lỗ và bắt vít để cố định thân máng đèn.
3. Đấu nối dây điện: Nối dây nguồn (dây pha và dây trung tính) vào các đầu dây chờ sẵn trong máng đèn theo sơ đồ. Dùng băng keo cách điện quấn kỹ các mối nối.
4. Lắp các bộ phận: Lắp chấn lưu, tắc te và các đui đèn vào đúng vị trí thiết kế sẵn trên máng.
5. Lắp bóng đèn: Gắn bóng đèn tuýp vào hai đui đèn, xoay nhẹ cho đến khi bóng vào khớp.
6. Kiểm tra: Bật lại cầu dao tổng và công tắc đèn để kiểm tra xem đèn có hoạt động không.

Hướng dẫn cách đấu đèn tuýp LED vào máng đèn huỳnh quang cũ

Tận dụng máng đèn cũ để lắp bóng tuýp LED là một giải pháp rất tiết kiệm. Vì bóng tuýp LED không cần chấn lưu và tắc te, bạn cần phải thay đổi lại cách đấu dây.

Các bước thực hiện:

1. Ngắt hoàn toàn nguồn điện.
2. Tháo bóng đèn huỳnh quang cũ ra.
3. Mở nắp máng đèn để thấy các linh kiện bên trong.
4. Tháo bỏ tắc te (con chuột) và chấn lưu (tăng phô). Bạn có thể cắt dây và gỡ bỏ chúng hoàn toàn.
5. Đấu nối lại dây: Đấu trực tiếp dây nguồn 220V (dây pha và dây trung tính) vào hai đầu dây của một bên đui đèn. Bên đui đèn còn lại không cần đấu dây. Hầu hết các bóng tuýp LED hiện nay chỉ cần cấp nguồn ở một đầu.
6. Lắp bóng tuýp LED vào máng.
7. Bật nguồn và kiểm tra.

Việc nắm vững cấu tạo máng đèn huỳnh quang không chỉ giúp bạn hiểu rõ một thiết bị chiếu sáng kinh điển mà còn cung cấp kỹ năng để bảo trì, sửa chữa và đưa ra quyết định nâng cấp thông minh. Dù công nghệ LED có nhiều ưu điểm vượt trội, việc tận dụng và chuyển đổi từ máng đèn cũ vẫn là một giải pháp kinh tế và hiệu quả, giúp bạn tối ưu hóa hệ thống chiếu sáng cho không gian sống và làm việc của mình.
